Электронный спидометр ваз своими руками

Добавлено: 16.09.2018, 00:43 / Просмотров: 52435

И так, меня спидометр замучали тросики, ооочень замучали )) То они обламываются, то стрелка скачет, то еще что-то. Я расскажу как сделай свой спидометр на микроконтроллере PIC для 6 импульсных датчиков скорости.
Так получилось, что подробной инструкции для полнейших чайников не увидел, решил ее сделать. Советую покупать радиодетали на али, там значительно дешевле выйдет. Но ждать мне впадлу, по этому покупать по сумасшедшим ценам в радиолавке) Разводняк в чистом виде)
Если не уверены в своих силах то лучше на начинайте. Потратите время зря.

И так, с чего начать? Немного теории. Что такое МК (микроконтроллер)? Это такой чип, в котором есть оперативная память, процессор, встроенную память, крч как старый компьютер, только очень маленький) Он может выполнять различные задачи (считать, умножать, делить, прибавлять и так далее, короче логика), при его помощи можно делать разнообразнейшие интересные конструкции; бортовой компьютер для автомобиля который указывает сколько литров в баке в цифрах на ЖК дисплее, сколько машина сможет проехать на остатке топлива, расход (для инжектора), светомузыка, регулировка скорости оборотов печки, часы, выключать свет в комнате щелчком пальца. Можно сделать полностью автоматизированные дом, что бы по приходу домой включался бойлер, свет загорался в комнате только тогда, когда в ней находится человек и так далее и так далее. Короче бомба.

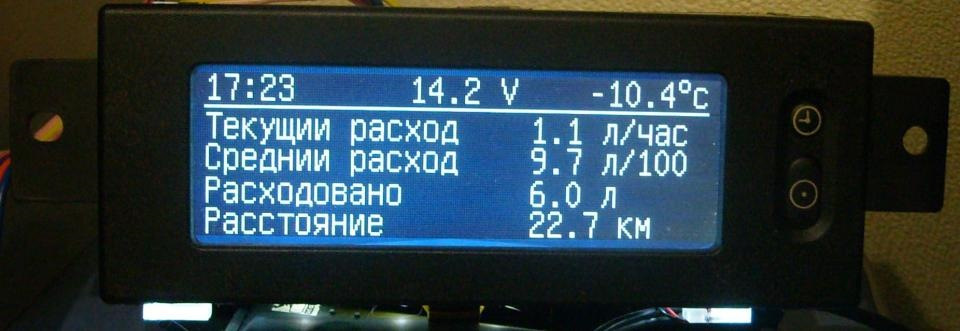

Пример БК на МК (фото комрада Dobrinia)


Слышали про Arduino? Так вот это как раз оно и есть, но ардуино брать не будем, мне он чет не нравится. Да и прошивка под МК PIC.
Как это работает? В микроконтроллер зашивается программа (код, который вы пишете сами или берете с интернета) через программатор. (как страшно звучит, правда?)) )
Сложного в этом ничего нет, достаточно просто немного подолбать себе мозги и почитать интернет, ютуб и форумы.

Начнем.
Имеется: ваз 21083 с торпедой от опель вектра А с троссиковым спидометром, цель сделать цифровой спидометр и самое главное — одометр. Так как я езжу на газу (ГБО 2) мне он просто необходим, знать когда заправляться и хотя бы узнать сколько у меня расход))
Буду использовать МК PIC16F873A в DIP28 корпусе, PIC потому что не нужно выставлять фьюзбит (как своеобразный биос для МК) да и подробная инструкция в сети, с фото и так далее.
Макетную плату, схему и прошивку брал отсюда: baa527.wixsite.com/bogdan/untitled-ci33

Идем в радиолавку и покупаем:
Текстолит фольгированный, 100х160 хватит толщиной, 1мм
МК:
PIC16F873A в DIP28
Резисторы:
200, 680, 3,3K, 1,5K, 220, 470, 4,7K, 160, 100 Ом соответственно, 0,25Вт хватит
Транзисторы:
KT973 (аналог BD682)
С945 (аналог 2SC18154)
Стабилизатор напряжения:
LM7805
Конденсаторы:
220мкф, електролит., 25В
100 мкф, електролит, 16В
0,1 мкф, керамика/пленка
33 пкф, керамика
Диод:
HER208
Светодиоды:
3х 0.5мм, белого цвета
7 сегментные индикатор:
2 штуки 0,36" на 3 символа, зеленый цвет
3 штуки 0,80" на 1 символ, красный цвет
Посадочное вместо для МК (2,54мм)
Штыри (2,54мм)
Клеммник на 4 контакта
Микрокнопка

Вроде все указал. Количество считайте на схеме

Полный размер

Схема

Продолжение в следующий части.

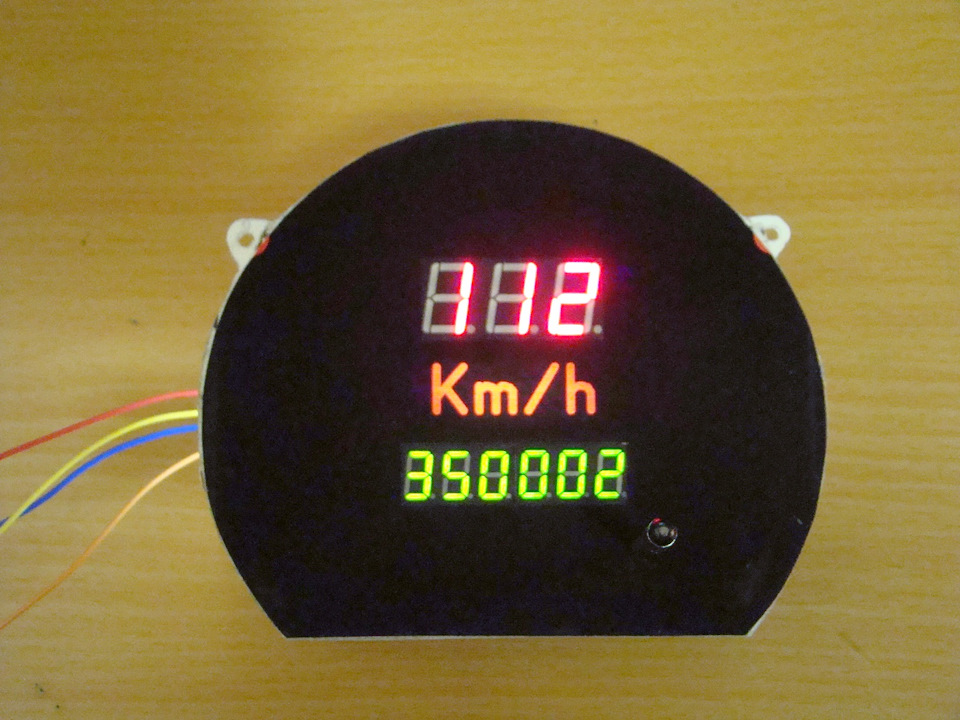

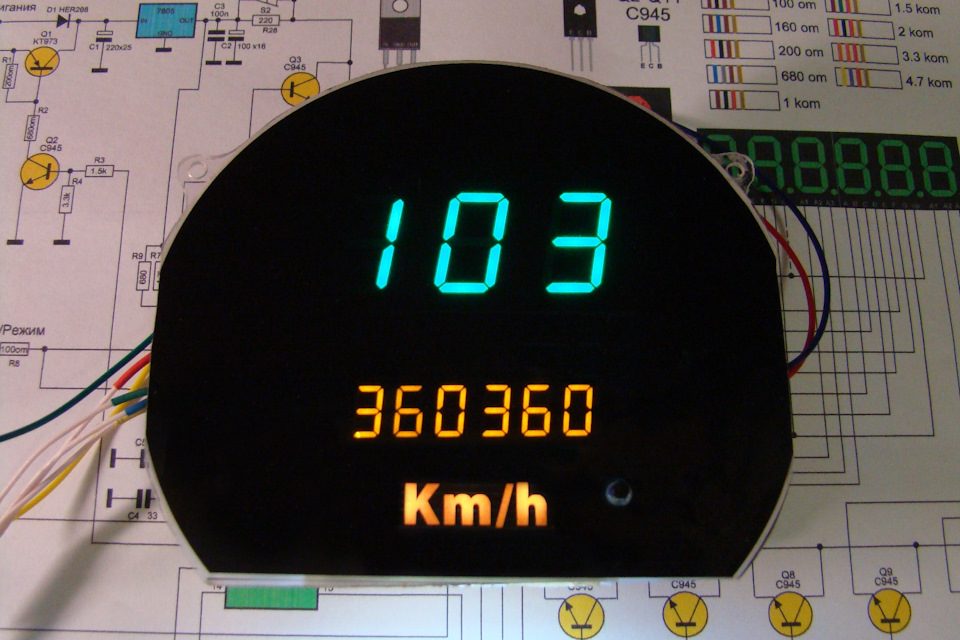

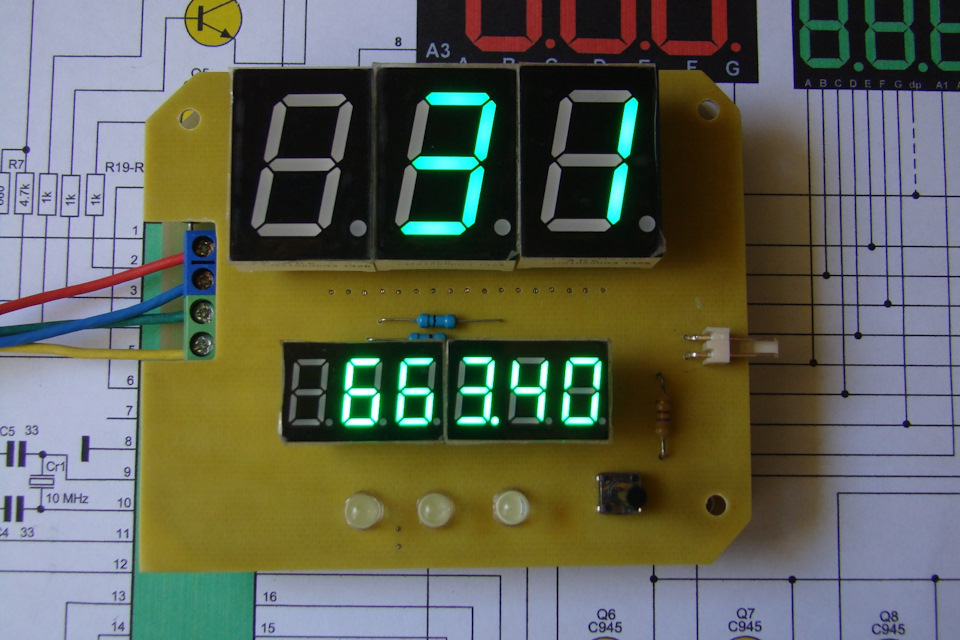

Как будет выглядеть?

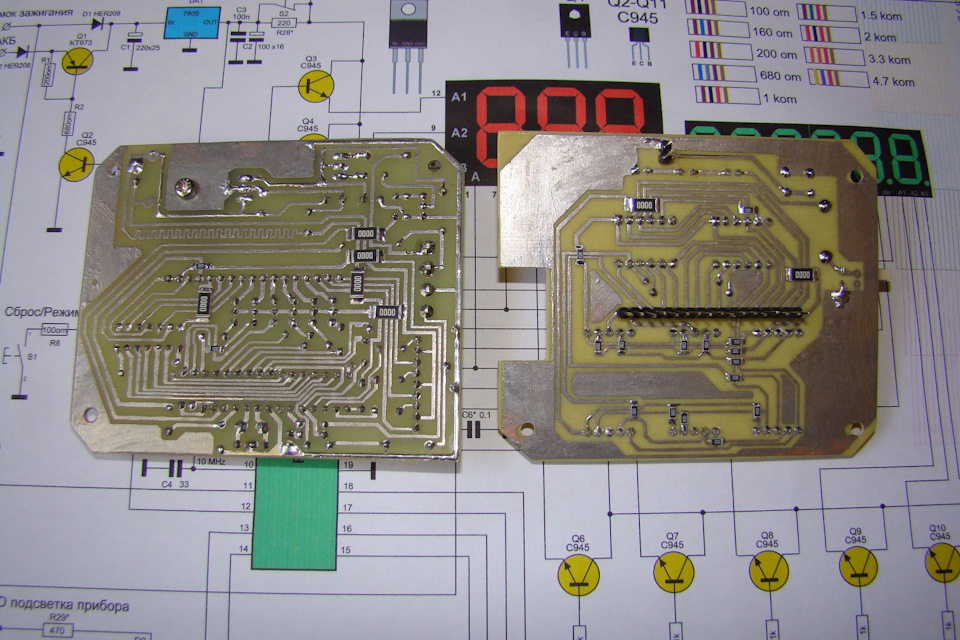

Полный размер

Полный размер

Полный размер

Полный размер


Источник: https://www.drive2.ru/l/461921328576856085/
